TEE MODÜL 90°

BCPTE90

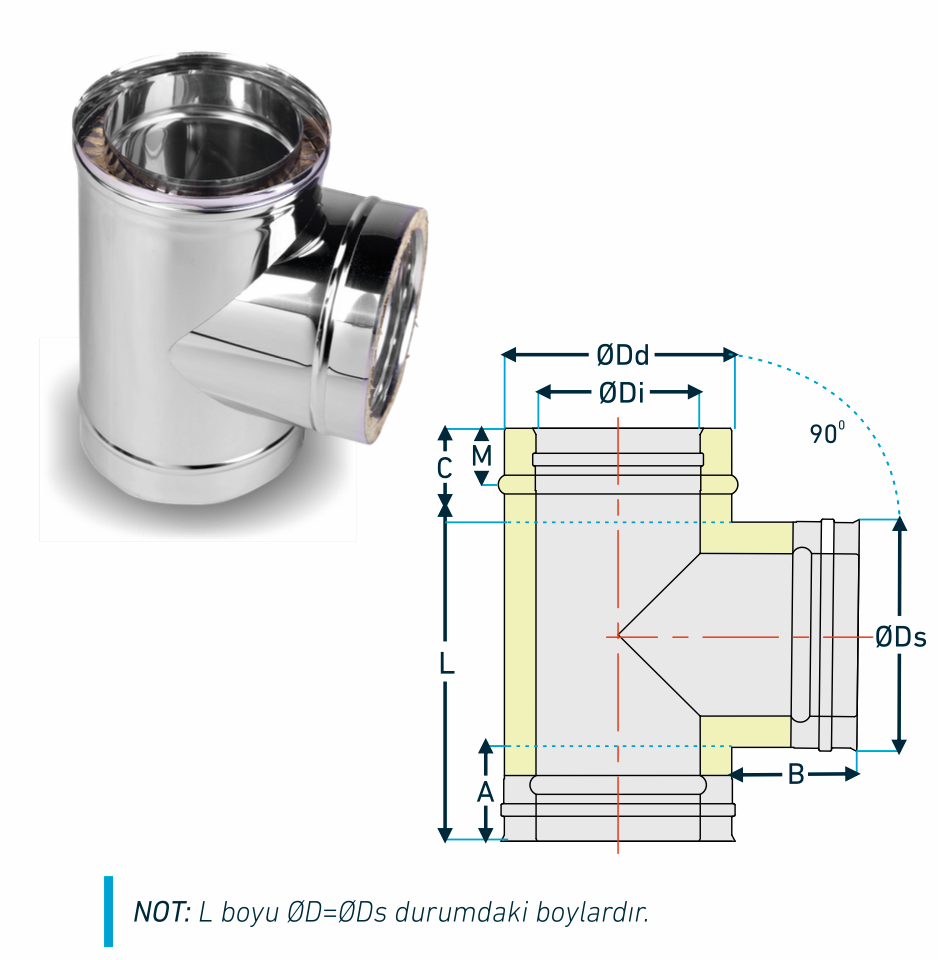

Bacca | TEE MODÜL 90°
ØD ØDd (25mm) ØDd (50mm) ØDs M A B C L(25mm) L(50mm)
80 130 180 ≤ØD 50 80 100 80 - -
100 150 200 ≤ØD 50 80 100 80 305 335
110 160 210 ≤ØD 50 80 100 80 - 355
120 170 220 ≤ØD 50 80 100 80 - -
130 180 230 ≤ØD 50 80 100 80 335 385
150 200 250 ≤ØD 50 80 100 80 355 405
180 230 280 ≤ØD 50 80 100 80 385 435
200 250 300 ≤ØD 50 80 100 80 405 455
225 275 325 ≤ØD 50 80 100 80 430 490
250 300 350 ≤ØD 50 80 100 80 455 505
300 350 400 ≤ØD 50 80 100 80 505 555
350 400 450 ≤ØD 50 80 100 80 555 605
400 450 500 ≤ØD 50 80 100 80 605 655
450 500 550 ≤ØD 50 80 100 80 655 705
500 550 600 ≤ØD 50 80 100 80 705 755
550 600 650 ≤ØD 50 80 100 80 755 805
600 650 700 ≤ØD 50 80 100 80 805 855
650 700 750 ≤ØD 50 80 100 80 - -
700 750 800 ≤ØD 50 80 100 80 - -
750 800 850 ≤ØD 50 80 100 80 - -
800 850 900 ≤ØD 50 80 100 80 - -
850 900 950 ≤ØD 50 80 100 80 - -
900 950 1000 ≤ØD 50 80 100 80 - -
1000 1050 1100 ≤ØD 50 80 100 80 - -
