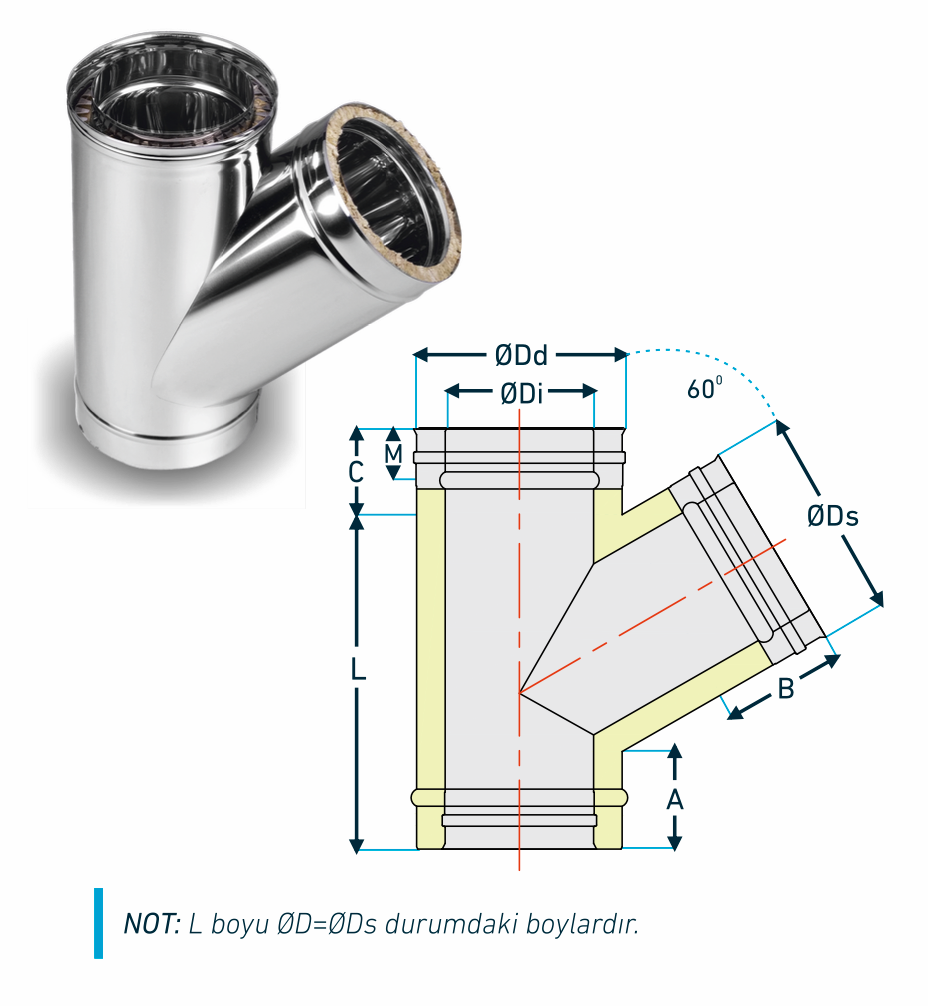

TEE MODÜL 60°

BCPTE60
Bacca | TEE MODÜL 60°
ØDi ØDd(25mm) ØDd(50mm) ØDs M A B C L(25mm) L(50mm)
80 130 180 ≤ØD 50 80 100 80 -
100 150 200 ≤ØD 50 80 100 80 334 391
110 160 210 ≤ØD 50 80 100 80 -
120 170 220 ≤ØD 50 80 100 80 -
130 180 230 ≤ØD 50 80 100 80 374 434
150 200 250 ≤ØD 50 80 100 80 391 449
180 230 280 ≤ØD 50 80 100 80 426 484
200 250 300 ≤ØD 50 80 100 80 455 507
225 275 325 ≤ØD 50 80 100 80 485 536
250 300 350 ≤ØD 50 80 100 80 515 565
300 350 400 ≤ØD 50 80 100 80 570 630
350 400 450 ≤ØD 50 80 100 80 630 690
400 450 500 ≤ØD 50 80 100 80 685 745
450 500 550 ≤ØD 50 80 100 80 745 805
500 550 600 ≤ØD 50 80 100 80 805 865
550 600 650 ≤ØD 50 80 100 80 860 920
600 650 700 ≤ØD 50 80 100 80 920 980
650 700 750 ≤ØD 50 80 100 80 - -
700 750 800 ≤ØD 50 80 100 80 - -
750 800 850 ≤ØD 50 80 100 80 - -
800 850 900 ≤ØD 50 80 100 80 - -
850 900 950 ≤ØD 50 80 100 80 - -
900 950 1000 ≤ØD 50 80 100 80 - -
1000 1050 1100 ≤ØD 50 80 100 80 - -
