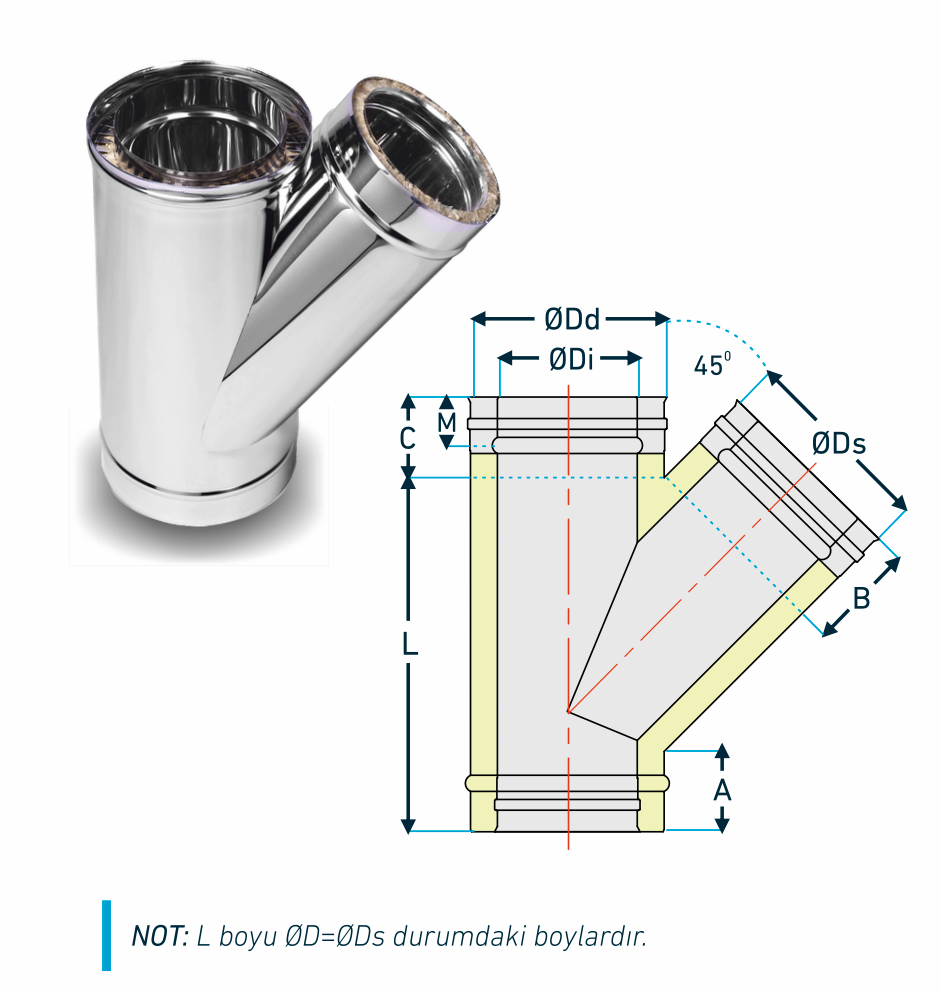

TEE MODÜL 45°

BCPTE45
Bacca | TEE MODÜL 45°
ØDi ØDd(25mm) ØDd(50mm) ØDs M A B C L(25mm) L(50mm)
80 130 180 ≤ØD 50 80 100 80 - -
100 150 200 ≤ØD 50 80 100 80 314 445
110 160 210 ≤ØD 50 80 100 80 - -
120 150 220 ≤ØD 50 80 100 80 - -
130 180 230 ≤ØD 50 80 100 80 417 487
150 200 250 ≤ØD 50 80 100 80 445 515
180 230 280 ≤ØD 50 80 100 80 490 560
200 250 300 ≤ØD 50 80 100 80 515 585
225 275 325 ≤ØD 50 80 100 80 555 620
250 300 350 ≤ØD 50 80 100 80 590 660
300 350 400 ≤ØD 50 80 100 80 660 730
350 400 450 ≤ØD 50 80 100 80 730 800
400 450 500 ≤ØD 50 80 100 80 800 870
450 500 550 ≤ØD 50 80 100 80 870 940
500 550 600 ≤ØD 50 80 100 80 940 1000
550 600 650 ≤ØD 50 80 100 80 1000 1080
600 650 700 ≤ØD 50 80 100 80 1080 1150
650 700 750 ≤ØD 50 80 100 80 - -
700 750 800 ≤ØD 50 80 100 80 - -
750 800 850 ≤ØD 50 80 100 80 - -
800 850 900 ≤ØD 50 80 100 80 - -
850 900 950 ≤ØD 50 80 100 80 - -
900 950 1000 ≤ØD 50 80 100 80 - -
1000 1050 1100 ≤ØD 50 80 100 80 - -
